当前位置:首页产品中心 履带挖掘机2.2T小型挖掘机,HT22微型挖掘机
履带挖掘机

2.2T小型挖掘机,HT22微型挖掘机

2.2T微型挖掘机 燃油效率高,动力强劲,节能环保。

HT22小型挖掘机说明书


2.2T微型挖掘机 燃油效率高,动力强劲,节能环保。

HT22小型挖掘机特点:

大臂采用倒置结构装置,连接侧摆头采用铸造一体成型,比焊接的更美观、更坚固。
全液压先导操作:两侧先导手柄,推土铲,行走操作,破碎锤和侧摆功能,工作时,发动机启动后,首先将安全锁拉下,全车才会动作,这也可以有效地保护驾驶员有效的安全保护功能。
钢履带高低速:钢履带的寿命比橡胶履带长,也可与橡胶履带互换,电机选用高低速柱塞电机,电机隐藏式结构。

HT22小型挖掘机应用:

多功能:小型挖掘机除了挖掘、装卸物料外,还可以用于特殊条件下的作业,如更换其他作业工具:安装螺旋钻用于钻孔,安装抓爪用于抓木,安装用于松开地面,安装破碎机、螺旋钻、抓具、耙子、松土器、窄斗、抓斗、平斗、拖车等,以适应不同施工场合的其他配件。

2.2吨小型液压挖掘机设计紧凑,油耗低,适合工程、小型工程、园林、农田、市政工程、蔬菜大棚、挖沟等作业。发动机体积小,设计简单,易于维护。

HT22 迷你挖掘机参数

机器尺寸(单位m)



总长度/运输长度A

4750mm

总宽度B

990mm/1300mm

上部宽度D

1050mm

总高度(驾驶室顶)C

2470mm

标准履带板宽度F

230mm

轨距G

780mm/1090mm

离地间隙H

150mm

尾部回转半径I

780mm

履带接地长度J

1200mm

履带长度K

1500mm

性能参数



工作质量(KG)

2172kg

斗容量M^3

0.056m³

额定功率

14.2KW/2200rpm

回转速度

9.5r/min

爬坡能力

58%

工作范围(单位mm)



挖掘高度

3365mm

卸载高度

2385mm

挖掘深度

2050mm

垂直挖掘深度

1725mm

挖掘半径

3860mm

回转半径

1720mm

铲刀起升高度

230mm

刀片切割深度

275mm

动臂摆动角度(左)

75°

动臂摆动角度(右)

45°

主要零部件



发动机

D1105

流量共享主阀

TRM10-BX-09-JNJT-01

斜盘式轴向柱塞变量泵

TFA10VO28/53R

行走马达

轴向变量柱塞马达KTD-490

燃油箱

容量21L

冷却系统

容量5.05L

液压油箱

容量21.4L

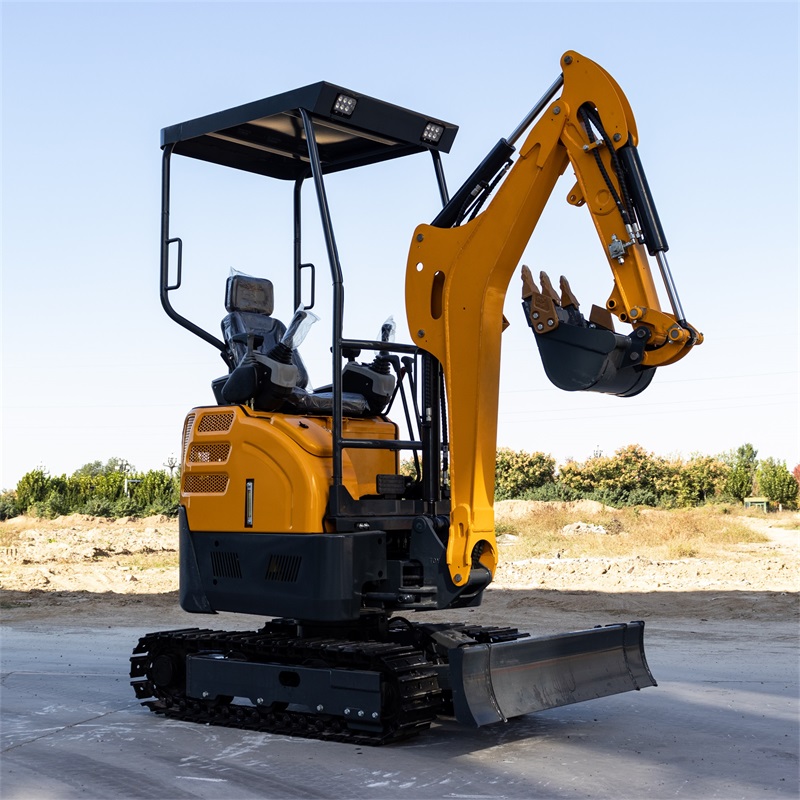

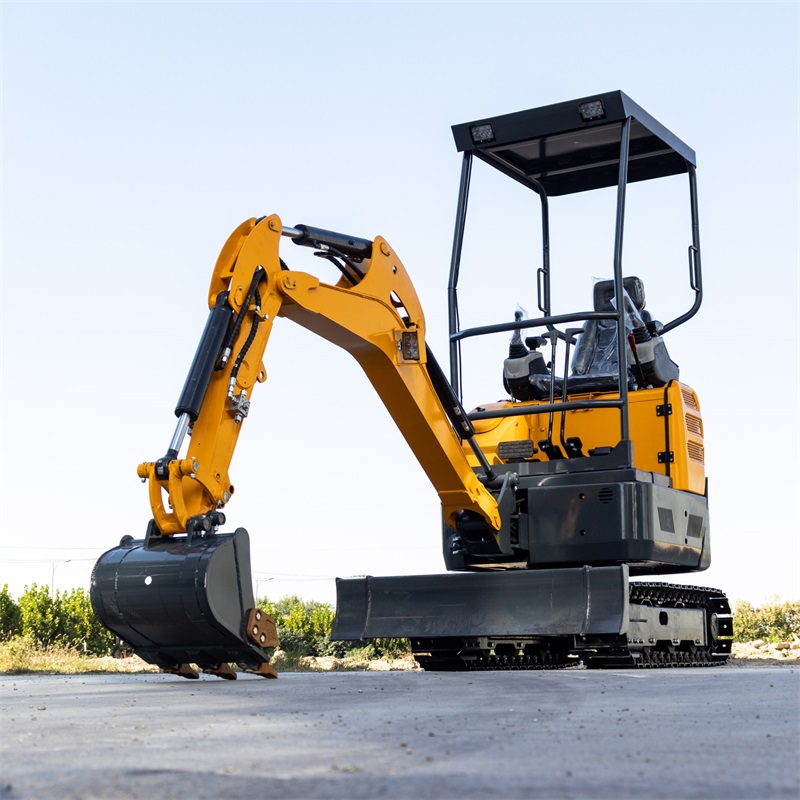

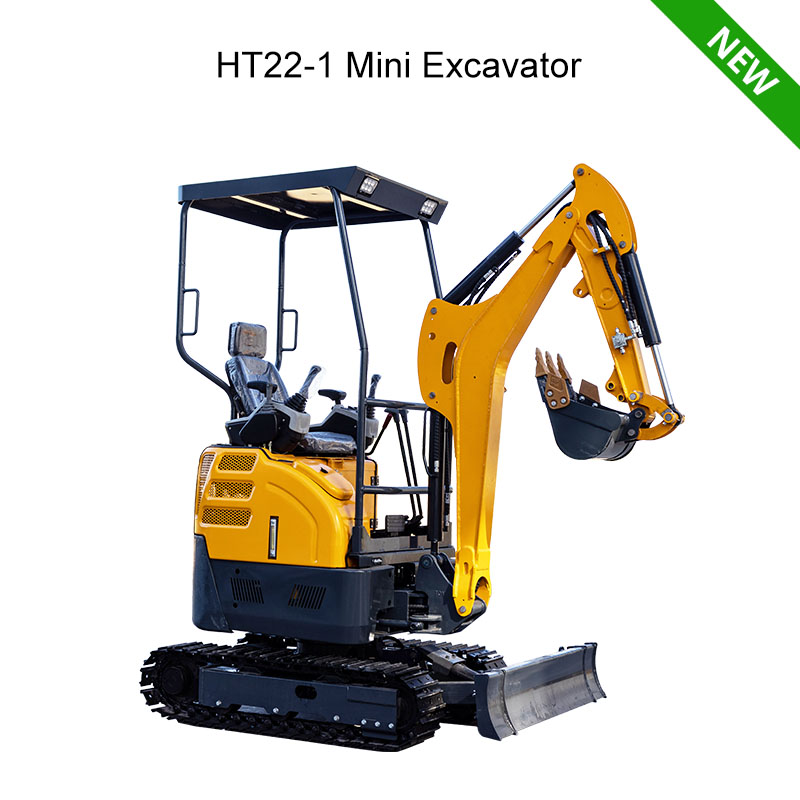

HT22微型挖掘机实物图
